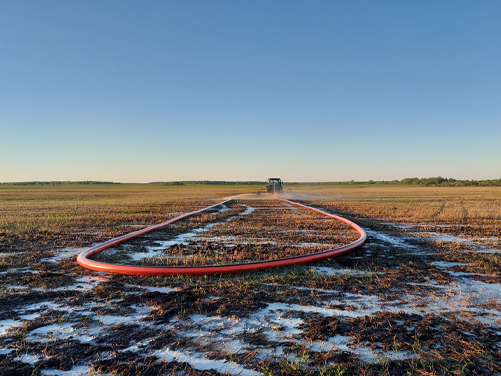

Шланговая система повышенной производительности для животноводческого комплекса

02.10.2026

Задача:

Обеспечить транспортировку и внесение больших объемов навозных стоков на расстояние до 8 км, сократить сроки освобождения лагун и обеспечить высокую производительность системы в период проведения полевых работ.

Объект: животноводческий комплекс

Регион: Самарская область

Отрасль: животноводство

Решение:

Для предприятия поставлена 8-дюймовая шланговая система повышенной производительности для транспортировки и внесения навозных стоков.

В состав насосного оборудования вошли:

• основная дизельная насосная станция DNS.SHP-2 T122 (C-6/SC12);

• бустерная дизельная насосная станция DNS.SHP-2 T122 (C-6/SC12) B;

• магистральная шланговая система диаметром 8 дюймов;

• линия транспортировки навозных стоков общей протяженностью до 8 км.

Использование основной и промежуточной бустерной насосных станций позволяет обеспечивать транспортировку жидкого навоза на значительное расстояние и компенсировать гидравлические потери в протяженной шланговой магистрали.

О проекте:

Крупный животноводческий комплекс, где в процессе эксплуатации образуются значительные объемы навозных стоков. Для предприятия было важно не только организовать транспортировку навоза от мест хранения к полям, но и обеспечить необходимую производительность системы. Период внесения побочных продуктов животноводства ограничен агротехническими сроками. При больших объемах навоза недостаточная производительность оборудования приводит к увеличению продолжительности работ и замедляет освобождение лагун. Поэтому для объекта была выбрана шланговая система увеличенного диаметра 8 дюймов, рассчитанная на работу с большими объемами перекачиваемой жидкости.

Почему была выбрана 8-дюймовая система

Основное преимущество увеличенного диаметра магистральных шлангов — возможность повысить производительность системы и сократить продолжительность внесения больших объемов навозных стоков.

Для крупных животноводческих предприятий этот фактор особенно важен: за ограниченный период необходимо транспортировать значительное количество жидкости из лагун к участкам внесения.

В наших расчетах для шланговых систем длиной до 4 км средний расход системы с 8-дюймовой магистралью составляет около 300 м³/ч, тогда как для 6-дюймового варианта — около 145 м³/ч. Главным стимулом выбора 8-дюймовых систем является именно сокращение времени выполнения работ.

Для проекта повышенная производительность была необходима из-за сочетания трех факторов:

• крупного масштаба животноводческого комплекса;

• больших объемов навозных стоков;

• ограниченных сроков их транспортировки и внесения.

Транспортировка навоза на расстояние до 8 км

Еще одной особенностью проекта стала значительная протяженность системы — до 8 км. При увеличении расстояния транспортировки возрастают гидравлические потери в магистрали. Поэтому для длинных шланговых систем применяется последовательная установка дополнительных бустерных насосных станций. При необходимости такая схема позволяет увеличивать дальность транспортировки жидкого навоза до 8–12 км.

В данном проекте система построена на базе двух насосных станций:

• основная DNS.SHP-2 T122 → 8-дюймовая магистраль → бустерная DNS.SHP-2 T122 B → дальнейшая транспортировка к участку внесения.

Бустерная станция поддерживает необходимые параметры потока на протяженном участке шланговой системы.

Основная насосная станция DNS.SHP-2 T122

• Основная дизельная насосная станция обеспечивает забор навозных стоков и их подачу в транспортирующую магистраль.

• Станции серии DNS.SHP-2 T122 предназначены для работы в составе высокопроизводительных насосных систем.

• Диапазон оборудования этой серии позволяет работать с расходами до 1800 м³/ч и создавать напор до 200 м в зависимости от установленного насоса и комплектации.

• В проекте применяется исполнение DNS.SHP-2 T122 (C-6/SC12).

Бустерная насосная станция

• Для сохранения необходимых параметров потока на длинной магистрали используется дополнительная DNS.SHP-2 T122 (C-6/SC12) B в бустерном исполнении.

• Бустерная станция включается последовательно в общую систему и обеспечивает дальнейшую транспортировку навозных стоков по магистрали.

• Такая схема применяется именно на протяженных шланговых системах, где возможностей одной подающей станции недостаточно для эффективной работы на всей требуемой дистанции.

Преимущества шланговой технологии

• При работе с большими объемами жидкого навоза шланговая система позволяет отказаться от постоянной перевозки жидкости цистернами между лагуной и полем.

• Навоз транспортируется непосредственно по магистральным шлангам от места хранения к участку внесения.

• Шланговая система включает основную насосную станцию, а при большой протяженности — дополнительную бустерную станцию, магистральные и буксируемые шланги и оборудование для распределения жидкости на поле.

Для крупного животноводческого комплекса такая технология позволяет организовать непрерывный процесс:

• лагуна → основная насосная станция → магистральный шланг → бустерная станция → поле → внесение.

Ключевые преимущества решения:

Высокая производительность: 8-дюймовая магистраль выбрана для транспортировки больших объемов навозных стоков и сокращения продолжительности работ.

Работа на расстоянии до 8 км: Основная и бустерная насосные станции позволяют организовать транспортировку жидкости на значительное расстояние от животноводческого комплекса.

Быстрое освобождение лагун: Повышенная производительность системы позволяет увеличить темп откачки накопленных навозных стоков и сократить время освобождения навозохранилищ.

Работа в ограниченные сроки внесения

Система рассчитана на интенсивную работу в период, когда необходимо за ограниченное время транспортировать и внести большой объем побочных продуктов животноводства.

Единая технологическая система

Основная насосная станция, бустерная станция и 8-дюймовая шланговая магистраль работают как единый комплекс, обеспечивая транспортировку жидкости от лагуны непосредственно к месту внесения.

Результат

Для животноводческого комплекса в Самарской области поставлена 8-дюймовая шланговая система повышенной производительности с основной и бустерной дизельными насосными станциями DNS.SHP-2 T122 (C-6/SC12).

Система предназначена для транспортировки и внесения больших объемов навозных стоков на расстояние до 8 км.

Выбранная конфигурация позволяет решать главную задачу крупного животноводческого комплекса — за ограниченный период времени обеспечить перекачку значительных объемов навоза, ускорить освобождение лагун и организовать его транспортировку к удаленным участкам внесения.
