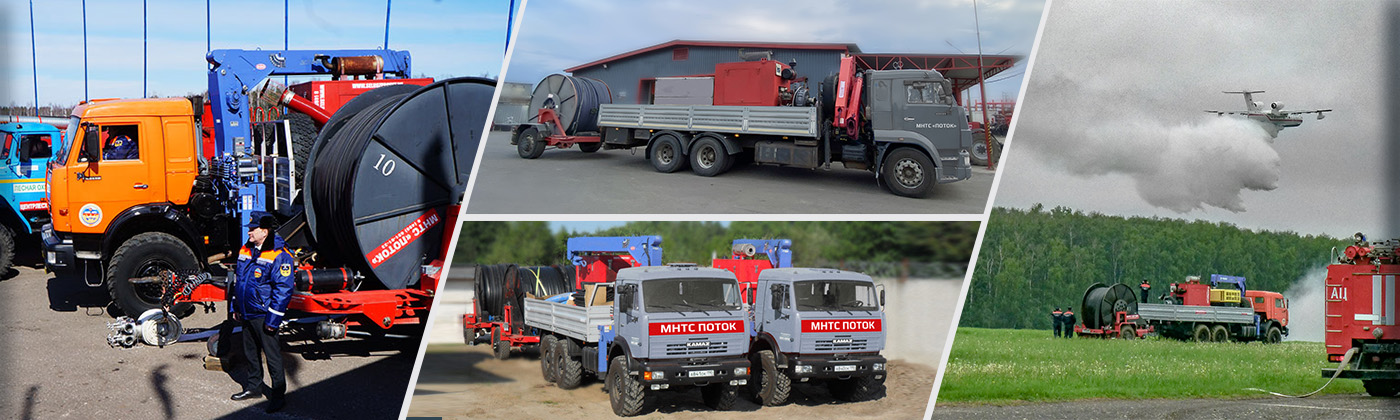

МНТС ПОТОК - мобильная насосно-транспортная система для экстренной подачи/перекачки воды при ЧС
Восстановление пожарного объема воды, пополнение пожарного запаса воды и оперативная подача воды при пожаре – ключевые задачи, которые решают МНТС на крупных промышленных объектах.
Мобильная насосно-транспортная система (МНТС) / мобильный насосно-рукавный комплекс (МНРК) – это инженерный комплекс оперативного развёртывания, работающий полностью автономно. Его основу составляют дизельные насосные установки и специальные транспортировщики рукавных магистралей. Назначение системы – перекачка больших объёмов воды от удалённых водоисточников напрямую к резервуарным узлам пожаротушения объекта. Комплекс появился как реакция на новые угрозы промышленной безопасности и риски крупномасштабных аварийных ситуаций.
Проблема. Штатные пожарные резервуары складов класса «А» рассчитаны на локализацию типовых внутренних возгораний. При внешнем воздействии или развитии нештатного сценария запас воды исчерпывается за 40–60 минут. Внешние водоканалы не способны компенсировать залповый расход в сотни литров.
Решение. Мобильная насосно-транспортная система (МНТС) с дизельным приводом – в качестве второго эшелона пожарной безопасности. Комплекс развёртывается у внешнего водоёма и по рукавной магистрали длиной до 5 км обеспечивает непрерывное пополнение (подпитку) пожарных резервуаров в режиме реального времени, или подачу воды к пожарным разветвителям.


Технические характеристики (в зависимости от конфигурации):
-
Подача: до 700 м³/ч
-
Дальность подачи: до 2 км (стандарт), до 5 км и более с бустерными ДНС
-
152 мм (6") и 203 мм (8") – диаметры магистральных рукавов
-
до 2 км/ч – скорость механизированной укладки рукавов транспортировщиком
-
Подача воды к разветвителям (пожарным манифольдам) – с давлением 7 атм.
Пожарные резервуары складов класса «А»: когда 40–60 минут – это весь запас времени
Автоматические системы пожаротушения на складах класса «А» проектируются под типовые внутренние очаги возгорания. Но если объект сталкивается с внешним воздействием или развитием нештатного сценария, вода в резервуарах заканчивается уже через 40–60 минут. Именно в таких ситуациях на первый план выходят мобильные насосные комплексы, подающие воду на расстояние до 2–3 км. Они обеспечивают восстановление пожарного объема воды и оперативную подачу воды при пожаре там, где штатные системы уже не справляются.
Почему стационарные резервуары не спасают при тяжёлых сценариях
Крупные логистические центры и производственные площадки, как правило, имеют собственный противопожарный запас воды – резервуары или искусственные водоёмы объёмом от 2 000 до 4 000 м³. Для локального возгорания этого достаточно. Но при нештатном развитии событий или внешнем воздействии проявляются критические уязвимости:
-
Стремительное исчерпание запаса. Когда одновременно включаются несколько дренчерных завес и лафетных стволов, резервуары опустошаются за 40–60 минут.
-
Недостаточная мощность внешних сетей. Поселковые и городские водоканалы не рассчитаны на залповый расход в сотни литров.
-
Риск каскадного разрушения. Если вода закончилась, а огонь не подавлен, выгорают и объект, и соседние строения.
В таких условиях нужно решение, которое обеспечит пополнение пожарного запаса воды из внешних природных или искусственных источников (ВИС). По сути – временное противопожарное водоснабжение на период, пока штатная инфраструктура повреждена или исчерпана.
Мобильный комплекс как второй эшелон пожарной безопасности
Наши специалисты разработали концепцию быстрого развёртывания мобильной насосной станции на дизельном приводе.
Тактика применения строится по двухэшелонной схеме:
-
0–30 минут. Штатная автоматика начинает пожаротушение, расходуя внутренний запас воды.
-
30–60 минут. Дежурный персонал доставляет дизельную насосную станцию к внешнему водоёму (река, озеро, карьер или удалённый технологический водоём) и разворачивает магистральную рукавную линию длиной 2–3 км.
-
Далее – непрерывная подача. Комплекс выходит на рабочий режим и бесперебойно пополняет пожарные резервуары, компенсируя расход и не допуская осушения насосной группы.
Технические возможности
Мобильная система подтвердила способность решать две ключевые тактические задачи:
1. Пополнение резервуаров на удалении до 5 км. Станция забирает воду из открытого водоёма и под высоким давлением перекачивает её по быстроразборной плоскосворачиваемой магистрали непосредственно в пожарные резервуары объекта. Работает автономно на дизельном топливе десятки часов.
- Результат. Станция компенсирует расход стационарных насосов пожаротушения, превращая ограниченный запас воды в замкнутую систему водооборота. Фактически выполняется наполнение противопожарных резервуаров без остановки тушения.
2. Прямая подача к рукавным разветвителям. Комплекс способен работать непосредственно на пожаротушение при повреждении собственной инфраструктуры:
-
Модульная магистраль. Линия собирается из износостойких рукавов секциями по 200 метров.
-
Пожарные манифольды и ответвители. В местах стыковки 200-метровых секций можно врезать распределительные узлы на 3–4 отвода.
-
Подача на лафеты и ручные стволы. Давление на конце 2-километровой магистрали позволяет подключать мощные стационарные или переносные лафетные стволы (пожарные пушки), а от ответвителей – разворачивать стандартные рабочие рукавные линии для локального тушения силами персонала или прибывших расчётов МЧС.
Дизельные насосные станции (ДНС) на базе насосов Zvezda RUS
В составе МНТС применяются дизельные насосные станции (ДНС), оснащённые насосами Zvezda RUS, которые обеспечивают стабильную производительность, высокий напор и надёжность при длительной непрерывной работе – именно те параметры, которые критичны для оперативной подачи воды при пожаре (ЧС) на удалённых площадках.
Индивидуальная конфигурация под каждый объект
Конфигурация МНТС подбирается под конкретные условия площадки:
-
Компактная (1 КАМАЗ). Подача до 310 м³/ч на плечо до 0,8 км.
-

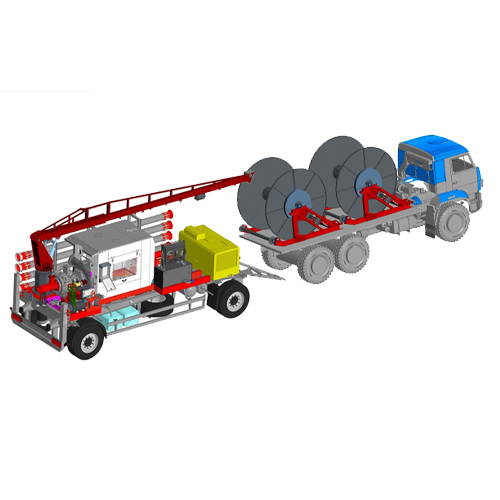

Универсальная (1 КАМАЗ + прицеп/транспортировщик). Плечо до 1,4–2,0 км с подачей до 365 м³/ч.
-

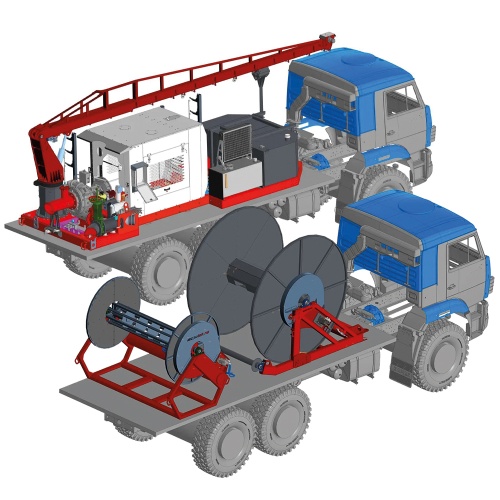

Повышенной дальности (2 КАМАЗа 43118). 2 транспортировщика рукавов и насосная станция. Подача рукавом 203 мм на расстояние до 1,8–2 км с расходом до 340 м³/ч.
При необходимости перекачки на дистанции более 4 км в трассу включаются промежуточные (бустерные) дизельные насосные станции (возможная опция – дистанционное управление).
Испытания подтвердили: мобильная насосно-транспортная система устраняет критическую уязвимость любого крупного объекта – зависимость от ограниченного объёма резервуаров. Она обеспечивает наполнение противопожарных резервуаров или подачу воды к пожарным разветвителям даже при полном отказе инженерных коммуникаций.
Подача дополнительных объемов воды из любого водного источника до 4 км
Время развертывания - 1 час (1 км - 30 мин)
Дизельная насосная станция с насосом Zvezda RUS C6 450/140
Транспортировщик шлангов
Рукава 150 или 203 мм
Средство доставки - КАМАЗ 43118
Общий экипаж - 3 человека (водитель, оператор насосной станции и оператор, управляющий механическим разматыванием/сматыванием рукавов)
Транспортировщик для перевозки трубопровода
Трубопровод плоскосворачиваемый с быстроразъемными соединениями 152 мм (2 км)
Пожарная распределительная сеть
Компрессор (производительность не менее 210 м3/ч, давление не менее 27 кгс/см2)
Средство доставки - КАМАЗ 43118
Погрузка/разгрузка - КМУ
Транспортировщик для перевозки трубопровода
Трубопровод плоскосворачиваемый с быстроразъемными соединениями 152 мм (2 км)
Пожарная распределительная сеть.
Компрессор (производительность не менее 210 м3/ч, давление не менее 27 кгс/см2)
Средство доставки - КАМАЗ 43118
Погрузка/разгрузка – КМУ
