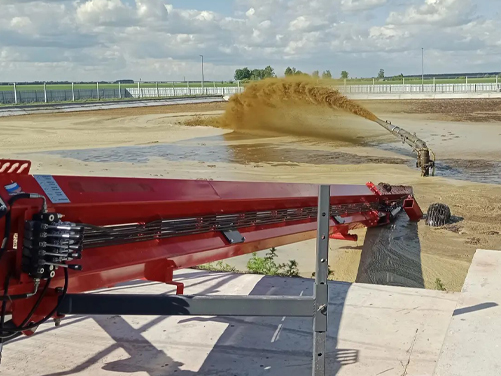

Перемешивание навоза КРС и загрузка транспортных емкостей на мясоконсервном комбинате

• интенсивно перемешивать содержимое лагуны и разрушать плотную корку навоза КРС;
• после гомогенизации подавать подготовленную массу через загрузочную трубу непосредственно в транспортные бочки.

При длительном хранении навоза КРС в лагуне происходит естественное разделение жидкой и твердой фаз. На поверхности постепенно формируется плотная корка, а более тяжелые твердые включения оседают на дно. В результате содержимое лагуны становится неоднородным, что значительно усложняет последующую откачку и загрузку в транспортные емкости. Перед вывозом навоза необходимо восстановить однородность массы и вернуть твердые включения в общий объем жидкости.

Для решения этой задачи на мясоконсервном комбинате используется поставленная нами лагунная помпа.

Разрушение корки навоза КРС

Одна из основных особенностей работы с навозом крупного рогатого скота — образование плотной поверхностной корки. Для ее разрушения лагунная помпа оснащена верхним расположением рабочего сопла. Мощный поток жидкости направляется непосредственно на поверхность лагуны, разрушает сформировавшийся слой и возвращает твердые включения в общий объем навозной массы. После разрушения корки оборудование продолжает циркуляционное перемешивание до получения максимально однородной консистенции. Такая схема особенно эффективна для работы с неразделенным навозом КРС, где требуется одновременно разрушить поверхностную корку и перемешать значительный объем содержимого лагуны.

Гомогенизация содержимого лагуны

Рабочим органом установки является погружной центробежный насос, создающий интенсивный поток жидкости внутри навозохранилища.

Основные характеристики лагунной помпы:

• длина установки — 15 м;

• привод от ВОМ трактора — 180 л.с., 1000 об/мин;

• рабочий орган — погружной центробежный насос;

• вертикальное расположение насоса;

• верхнее расположение рабочего сопла;

• радиус действия — до 40 м;

• производительность — до 2200 м³/ч;

• напор — до 30 м.

Высокая производительность позволяет создать интенсивную циркуляцию и эффективно перемешивать значительные объемы навозной массы.

Загрузка навоза в транспортные бочки

Особенность поставленной комплектации — интегрированная загрузочная труба. После разрушения корки и перемешивания содержимого лагуны ту же установку можно использовать для подачи подготовленной массы в транспортные емкости.

Технологический процесс выглядит следующим образом: разрушение корки → перемешивание → гомогенизация → загрузка навоза в бочки.

Таким образом, один агрегат выполняет сразу несколько последовательных операций и сокращает количество дополнительного оборудования, необходимого возле лагуны. Конструкция лагунной помпы с интегрированной загрузочной трубой является одной из наших собственных разработок и применяется в серийно выпускаемом оборудовании.

Мобильность оборудования

Лагунная помпа выполнена на технологическом выдвижном шасси.

Такая конструкция позволяет:

• транспортировать оборудование между объектами;

• выполнять плавный спуск установки в лагуну;

• перемещать помпу между различными навозохранилищами;

• извлекать оборудование после завершения работ. Привод от ВОМ трактора позволяет использовать трактор одновременно как тяговое средство и источник мощности для работы помпы.

Это особенно удобно для сельскохозяйственных предприятий, где трактор уже является частью существующего парка техники.

Почему перемешивание необходимо перед откачкой:

Если начинать откачку без предварительной гомогенизации, из лагуны в первую очередь удаляется наиболее жидкая часть содержимого. При этом твердые включения и осадок постепенно остаются на дне. Со временем это приводит к:

• уменьшению полезного объема лагуны;

• накоплению плотного осадка;

• усложнению последующей очистки;

• снижению эффективности откачки.

Интенсивное перемешивание перед началом откачки и во время опорожнения позволяет поддерживать твердые частицы во взвешенном состоянии и обеспечивает более равномерный состав перекачиваемой массы.

Ключевые преимущества решения:

• Разрушение плотной корки. Верхнее расположение сопла позволяет направлять рабочий поток непосредственно на поверхностный слой и эффективно разрушать корку навоза КРС.

• Высокая интенсивность перемешивания. Производительность до 2200 м³/ч обеспечивает интенсивную циркуляцию содержимого лагуны и быстрое восстановление однородности массы.

• Перемешивание и загрузка одним агрегатом. Интегрированная загрузочная труба позволяет после гомогенизации использовать эту же установку для наполнения транспортных бочек.

• Работа от ВОМ трактора. Для эксплуатации помпы не требуется отдельный электрический или дизельный привод.

• Мобильность. Технологическое шасси позволяет перемещать установку между лагунами и использовать ее на нескольких участках предприятия.

• Более полное опорожнение лагуны. Гомогенизация возвращает твердые составляющие в общий объем жидкости и уменьшает количество осадка, остающегося после откачки.

Результат

Для мясоконсервного комбината в Республике Беларусь поставлена лагунная помпа с интегрированной загрузочной трубой.

Оборудование позволяет решать полный спектр задач подготовки навоза КРС к откачке:

• разрушать плотную поверхностную корку;

• интенсивно перемешивать содержимое лагуны;

• получать однородную навозную массу;

• загружать подготовленный навоз непосредственно в транспортные бочки.
