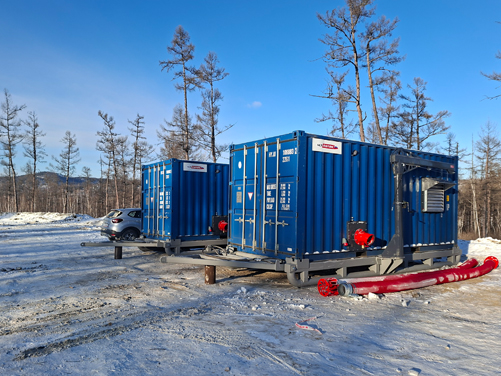

Осушение карьера золоторудного месторождения в Забайкальском крае

02.10.2026

Задача

Обеспечить осушение карьера золоторудного месторождения и стабильную перекачку загрязненных вод с высоким содержанием твердых и абразивных частиц.

Оборудование должно работать автономно, сохранять надежность при интенсивной эксплуатации и быть подготовлено к эксплуатации в суровых климатических условиях региона.

Регион: Забайкальский край

Отрасль: горнодобывающая промышленность

Решение

Для карьерного водоотлива применены дизельные насосные станции МЗ «ПОТОК» в утепленном блок-контейнере на базе центробежных насосов ZVEZDA RUS.

Станция оснащена:

• центробежным насосом ZVEZDA RUS, предназначенным для перекачивания загрязненной воды с твердыми и абразивными включениями;
• дизельным двигателем SDEC;
• системой предпускового подогрева двигателя для эксплуатации при отрицательных температурах;
• топливным баком объемом 1000 литров для продолжительной автономной работы;
• электронной системой управления с возможностью дистанционного мониторинга;
• утепленным блок-контейнером для эксплуатации оборудования при температуре окружающей среды от –50 °C до +45 °C;
• системой ZR-SEAL PROTECT для защиты торцевого уплотнения от воздействия абразивных частиц;
• системой ZR-DRY для защиты и смазки торцевого уплотнения при работе насоса в режиме сухого хода.





О проекте

Ведение открытых горных работ напрямую зависит от эффективности системы водоотлива.

Грунтовые воды, атмосферные осадки и сезонное таяние снега приводят к постоянному поступлению воды в карьер. Без своевременной откачки она скапливается на нижних горизонтах, затрудняет работу техники, ограничивает доступ к рабочим участкам и может приводить к остановке технологических процессов.

На золоторудном месторождении в Забайкальском крае задача осложняется составом перекачиваемой среды.

Вода содержит песок, взвешенные вещества и твердые абразивные частицы. При длительной эксплуатации такая среда создает повышенную нагрузку на рабочее колесо, проточную часть и торцевое уплотнение насоса.

Дополнительный фактор — климат Забайкалья, где насосному оборудованию необходимо сохранять работоспособность при экстремально низких температурах.

Поэтому для объекта требовался не отдельный насос, а автономный инженерный комплекс, подготовленный для круглосуточного карьерного водоотлива в тяжелых условиях эксплуатации.

Центробежные насосы ZVEZDA RUS

Основой насосной станции стал центробежный насос ZVEZDA RUS производства МЗ «ПОТОК».

Насосы серии разработаны для перекачивания чистой и загрязненной воды, промышленных стоков и жидкостей с твердыми включениями.

Линейка ZVEZDA RUS позволяет подобрать оборудование под различные параметры карьерного водоотлива:

• производительность — до 1950 м³/ч;

• напор — до 240 м;

• допустимый размер твердых включений — до 101 мм в зависимости от модели.

Широкий диапазон характеристик позволяет подбирать насос под требуемый расход, высоту подъема воды, протяженность напорной магистрали и фактический состав перекачиваемой среды.

Защита при работе с абразивными включениями

При карьерном водоотливе одним из основных факторов износа становится присутствие в воде песка и других абразивных частиц.

Для повышения надежности насосы ZVEZDA RUS оснащаются системой ZR-SEAL PROTECT. Система создает поток в зоне задней части рабочего колеса, способствующий удалению абразивных частиц из области торцевого уплотнения. Это снижает воздействие загрязнений на уплотнительный узел и способствует увеличению ресурса оборудования. Дополнительно применяется система ZR-DRY, обеспечивающая смазку и охлаждение торцевого уплотнения при кратковременной работе насоса без поступления перекачиваемой жидкости. Для карьерного водоотлива это особенно важно: уровень воды в водосборнике постоянно изменяется, а условия на всасывающей линии могут меняться в процессе эксплуатации.

Дизельный привод и автономная работа

В качестве силовой установки используется дизельный двигатель SDEC. Дизельный привод позволяет эксплуатировать насосную станцию независимо от наличия электроснабжения непосредственно в рабочей зоне карьера. Это особенно важно на удаленных участках месторождения, где прокладка электрических сетей может быть технически сложной или экономически нецелесообразной. Топливный бак объемом 1000 литров обеспечивает продолжительную автономную работу станции и сокращает количество остановок для дозаправки.

Работа при температуре до –50 °C

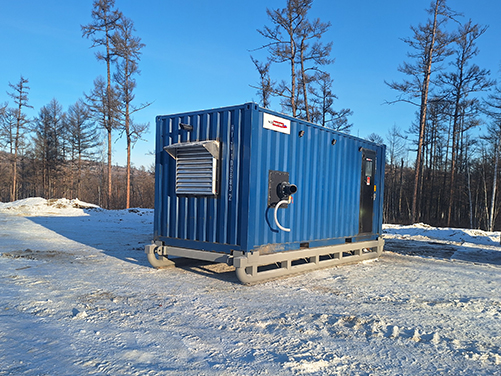

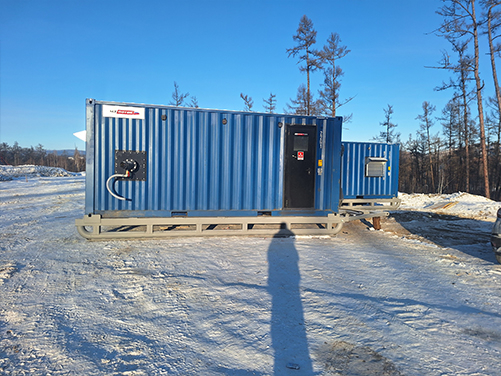

Для эксплуатации в климатических условиях Забайкальского края насосный агрегат размещен внутри утепленного блок-контейнера. Контейнер защищает двигатель, насос, трубопроводную обвязку и систему управления от воздействия осадков, ветра и экстремально низких температур.

Внутри предусмотрены:

• теплоизоляция стен и кровли;
• система отопления;
• система вентиляции;
• внутреннее освещение;
• шкафы и панели управления;
• системы аварийной защиты;
• средства пожарной безопасности.

Двигатель оборудован системой предпускового подогрева, позволяющей подготовить силовую установку к запуску при отрицательной температуре. Климатическое исполнение станции позволяет эксплуатировать оборудование при температурах окружающей среды от –50 °C до +45 °C.

Дистанционный контроль насосной станции

Станция оборудуется электронной системой управления, позволяющей контролировать основные параметры работы насосного агрегата.

В зависимости от комплектации система автоматизации может обеспечивать:

• дистанционный запуск и остановку станции;
• контроль параметров двигателя и насоса;
• контроль аварийных состояний;
• отслеживание уровня топлива;
• контроль расхода перекачиваемой жидкости;
• автоматическую работу по заданному алгоритму;
• передачу информации оператору или диспетчеру.

Для интеграции оборудования в общую систему управления предприятия могут применяться GSM, Ethernet и промышленные протоколы передачи данных, включая Modbus TCP и системы SCADA. Это позволяет контролировать работу насосного оборудования без постоянного присутствия оператора непосредственно рядом со станцией.

Полная заводская готовность

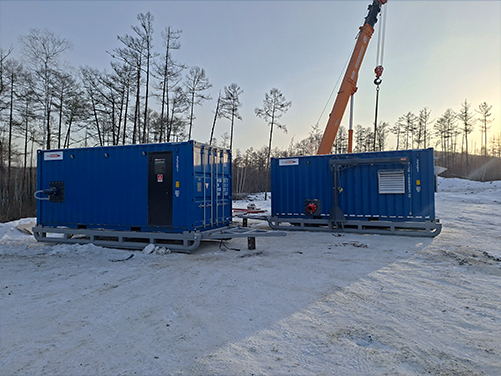

Контейнерная дизельная насосная станция представляет собой готовый к эксплуатации инженерный комплекс. Насос, двигатель, топливная система, трубопроводная обвязка, запорная арматура, системы управления, отопления, вентиляции и безопасности монтируются внутри блока на производстве МЗ «ПОТОК».

Перед отправкой оборудование проходит сборку и проверку на заводе. На объекте остается установить станцию на подготовленной площадке, подключить всасывающий и напорный трубопроводы и выполнить ввод оборудования в эксплуатацию. Такой подход позволяет сократить объем монтажных работ непосредственно на месторождении и быстрее организовать систему карьерного водоотлива.

Мобильность станции

В зависимости от требований объекта насосные станции МЗ «ПОТОК» могут изготавливаться:

• на стационарной раме;

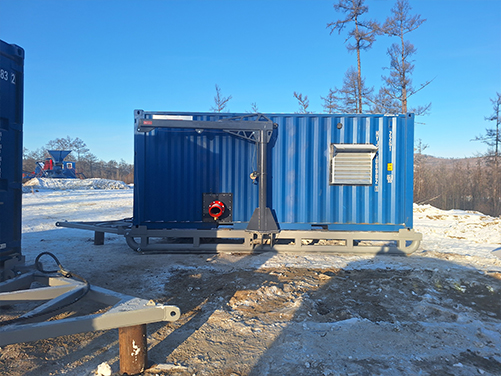

• на санях-волокушах;
• на колесном шасси;
• в контейнерном исполнении.

Это позволяет перемещать оборудование по мере развития горных работ и изменения расположения водосборников. Для карьера, геометрия которого постоянно меняется, мобильность насосного оборудования становится существенным эксплуатационным преимуществом.

Преимущества решения

• Работа с загрязненной водой. Центробежные насосы ZVEZDA RUS рассчитаны на работу с загрязненными жидкостями и твердыми включениями. Увеличенное проходное сечение снижает вероятность засорения проточной части.
• Защита от абразивного износа. Система ZR-SEAL PROTECT способствует удалению абразивных частиц из зоны торцевого уплотнения, что особенно важно при перекачивании карьерных вод с высоким содержанием песка и твердых взвесей.
• Защита при сухом ходе. Система ZR-DRY обеспечивает дополнительную защиту торцевого уплотнения при временном отсутствии жидкости в насосе.
• Автономность. Дизельный двигатель и топливный бак объемом 1000 литров позволяют станции работать независимо от внешней электросети.
• Климатическая адаптация. Утепленный контейнер, система отопления и предпусковой подогрев двигателя обеспечивают работу насосной станции в условиях низких температур Забайкалья.
• Дистанционный мониторинг. Автоматизация позволяет контролировать состояние станции и основные рабочие параметры удаленно, сокращая необходимость постоянного присутствия оператора непосредственно возле агрегата.
• Быстрый ввод в эксплуатацию. Основные элементы станции устанавливаются, обвязываются и проверяются на заводе. На объект поступает готовый комплекс, что сокращает объем монтажных работ на месторождении.

Применение оборудования в горнодобывающей отрасли

Насосные станции на базе ZVEZDA RUS могут использоваться для:

• осушения технологических карьеров;
• карьерного водоотлива при добыче полезных ископаемых открытым способом;
• откачки грунтовых, ливневых и талых вод;
• перекачивания загрязненных вод с твердыми включениями;
• работы с водами хвостохранилищ;
• откачки технологических котлованов;
• транспортировки воды на значительные расстояния и высоты.

Российская альтернатива зарубежному оборудованию

Насосы ZVEZDA RUS производятся Машиностроительным заводом «ПОТОК» и могут применяться при импортозамещении насосного оборудования Cornell Pump и Pioneer Pump. Линейка включает модели с различными расходно-напорными характеристиками, что позволяет подбирать российское оборудование под существующие технологические системы и задачи горнодобывающих предприятий.

Конструкторский отдел МЗ «ПОТОК» выполняет подбор и разработку насосных станций под фактические условия эксплуатации: требуемую производительность и напор, характеристики перекачиваемой жидкости, высоту подъема, длину трубопровода, климатическое исполнение и необходимую степень автоматизации.

Результат

Для осушения карьера золоторудного месторождения в Забайкальском крае разработано комплексное решение на базе дизельной насосной станции МЗ «ПОТОК» с центробежным насосом ZVEZDA RUS.

Станция объединяет высокопроизводительный насос для загрязненных вод, автономный дизельный привод, системы защиты от абразива и сухого хода, дистанционный мониторинг и климатическое исполнение для работы при температуре до –50 °C.

В результате заказчик получает не отдельный насосный агрегат, а готовую автономную систему карьерного водоотлива, адаптированную к загрязненной среде, низким температурам и круглосуточной эксплуатации на горнодобывающем предприятии.
