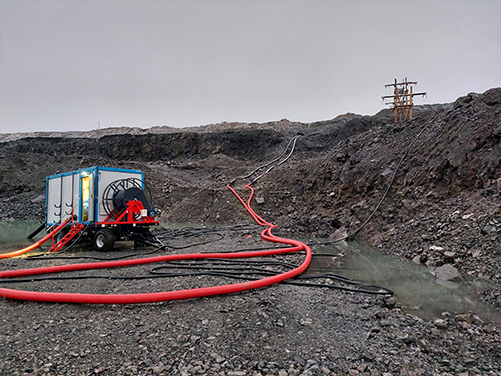

Мобильные насосные станции карьерного водоотлива для месторождения в Норильске

02.10.2026

Регион: Красноярский край, Норильск

Отрасль: горнодобывающая промышленность, цветная металлургия

Задача:

Обеспечить перекачку воды из временных водосборников в основной зумпф системы карьерного водоотлива с возможностью оперативного перемещения насосного оборудования и его удаления в безопасную зону на время проведения взрывных работ.

Оборудование должно работать с загрязненной карьерной водой, сохранять надежность в условиях экстремально низких температур и обеспечивать дистанционное управление без постоянного присутствия оператора непосредственно возле станции.

Решение

Для системы карьерного водоотлива изготовлены три мобильные насосные станции МЗ «ПОТОК» в утепленных блок-контейнерах типа «СЕВЕР» на базе центробежных насосов ZVEZDA RUS C6-800/160:

• 1 дизельная насосная станция с двигателем SDEC мощностью 307 кВт;

• 2 электрические насосные станции с электродвигателями мощностью 315 кВт.

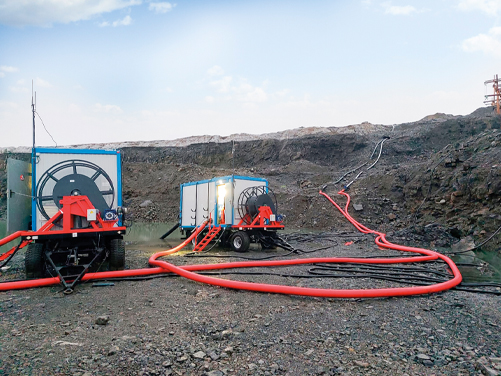

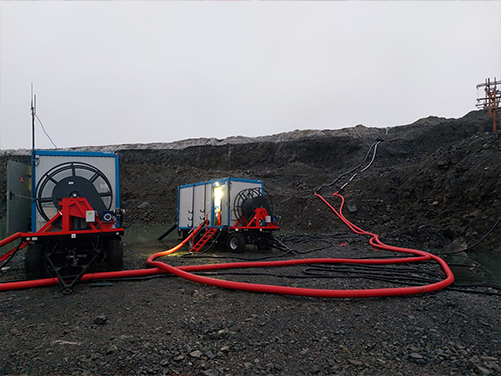

Все станции размещены на двухосных тракторных прицепах, что позволяет оперативно перемещать оборудование по территории карьера и выводить его из зоны проведения взрывных работ.

В составе станций предусмотрены:

• насосы ZVEZDA RUS C6-800/160;

• утепленные блок-контейнеры типа «СЕВЕР»;

• системы отопления, вентиляции и освещения;

• автоматизированные системы управления и контроля;

• дистанционное управление по радиоканалу на расстоянии до 8 км;

• GSM-модуль для удаленного управления и контроля параметров станции.





О проекте

Открытая разработка месторождений требует постоянного контроля уровня воды в карьере. Грунтовые воды, осадки и сезонное таяние снега приводят к образованию временных водосборников на различных горизонтах. Собранную воду необходимо своевременно перекачивать в основной зумпф карьерного водоотлива для дальнейшего удаления за пределы рабочей зоны.

Особенность данного проекта заключается в том, что положение временных водосборников меняется по мере развития горных работ.

Одновременно на территории регулярно проводятся взрывные работы. Стационарное размещение оборудования рядом с рабочей зоной в таких условиях ограничивает его применение: перед проведением взрыва насосную установку необходимо быстро вывести на безопасное расстояние, а после завершения работ вернуть к месту водоотлива.

Поэтому для предприятия были разработаны мобильные насосные станции на тракторных прицепах, совмещающие высокую производительность, возможность оперативного перемещения и климатическое исполнение для работы в условиях Заполярья.

Три мобильные станции для одной системы водоотлива

В рамках проекта изготовлены три насосные установки.

Дизельная насосная станция

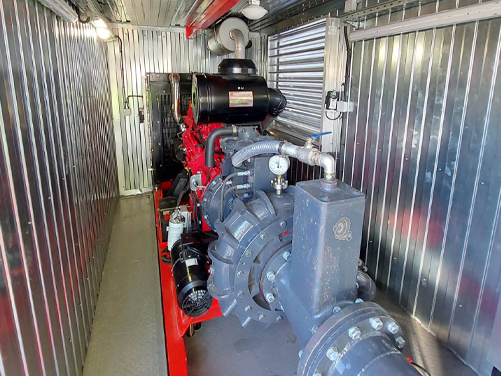

Станция оснащена дизельным двигателем SDEC мощностью 307 кВт.

Дизельный привод обеспечивает автономность и позволяет использовать установку на участках карьера, где отсутствует стационарная электрическая инфраструктура.

Система управления контролирует основные эксплуатационные параметры станции, включая:

• обороты двигателя

• давление;

• температуру;

• уровни рабочих жидкостей;

• аварийные состояния оборудования.

Это позволяет автоматически отслеживать состояние насосного агрегата и своевременно реагировать на отклонения от заданного режима.

Электрические насосные станции

Две станции оснащены электродвигателями мощностью 315 кВт.

Для управления электродвигателями применяются преобразователи частоты вращения. Рабочий диапазон частоты вращения составляет 1600–2100 об/мин, что позволяет регулировать характеристики насосной установки и адаптировать ее работу к текущим требованиям системы водоотлива. Таким образом, производительность оборудования может изменяться в зависимости от притока воды, параметров трубопровода и конкретной точки эксплуатации.

Центробежный насос ZVEZDA RUS C6-800/160

Все три станции построены на базе центробежного насоса ZVEZDA RUS C6-800/160 производства МЗ «ПОТОК».

Основные рабочие характеристики модели:

• производительность — до 800 м³/ч;

• напор — до 160 м;

• допустимый размер твердых включений — до 51 мм.

Насос предназначен для перекачивания воды и загрязненных жидкостей, в том числе содержащих твердые и абразивные включения.

ZVEZDA RUS C6-800/160 является российским аналогом Cornell 6NHTB-19 и может применяться при импортозамещении насосного оборудования на предприятиях горнодобывающей промышленности.

Работа с загрязненной карьерной водой

Карьерная вода может содержать песок, частицы горной породы и другие абразивные включения. При продолжительной эксплуатации такая среда особенно интенсивно воздействует на проточную часть насоса и торцевое уплотнение. Для повышения надежности насосы ZVEZDA RUS оснащены системой ZR-SEAL PROTECT. Система способствует удалению абразивных частиц из зоны торцевого уплотнения, снижая их воздействие на рабочие поверхности и увеличивая ресурс уплотнительного узла.

Дополнительно используется система ZR-DRY, обеспечивающая смазку и охлаждение торцевого уплотнения при временной работе насоса без поступления перекачиваемой жидкости. Для карьерного водоотлива это особенно важно из-за постоянно изменяющегося уровня воды во временных водосборниках.

Автоматическое заполнение насоса:  Станции оснащены системой автоматической вакуумации ZR-VAC. Перед запуском система самостоятельно удаляет воздух из всасывающего трубопровода и обеспечивает заполнение насосной части перекачиваемой жидкостью. Это позволяет запускать насос без ручного заполнения и снижает необходимость постоянного присутствия оператора рядом с оборудованием. Для мобильных станций, которые регулярно перемещаются между рабочими участками карьера, автоматическая вакуумная система также сокращает время повторного ввода оборудования в работу после перемещения.

Мобильность при проведении взрывных работ

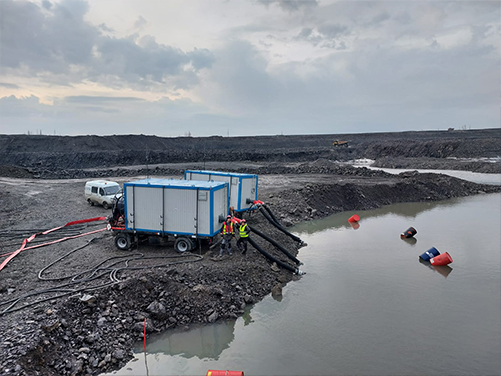

Одной из ключевых особенностей проекта стало размещение насосных станций на двухосных тракторных прицепах. Такое исполнение позволяет перемещать установки тягачом по технологическим дорогам карьера.

Перед проведением взрывных работ станцию можно:

1. отключить от трубопроводной системы;

2. вывести из опасной зоны;

3. после завершения работ вернуть к водосборнику;

4. повторно подключить и запустить.

Это позволяет использовать производительное насосное оборудование непосредственно рядом с временными водосборниками без строительства стационарных насосных сооружений на каждом участке.

По мере развития карьера одна и та же мобильная установка может перемещаться вслед за изменением рабочей зоны.

Блок-контейнер «СЕВЕР»

Все насосные агрегаты размещены в утепленных блок-контейнерах типа «СЕВЕР», адаптированных для эксплуатации оборудования в условиях Заполярья.

Контейнер защищает насос, привод, автоматику и трубопроводную обвязку от ветра, снега и экстремально низких температур.

Внутри предусмотрены:

• теплоизоляция;
• система отопления;
• система вентиляции;
• внутреннее освещение;
• шкафы управления;

• системы аварийной защиты.

Для дизельной станции предусмотрена система предпускового подогрева двигателя.

Климатическое исполнение позволяет обеспечить эксплуатацию оборудования при температуре окружающей среды до –50 °C.

Кроме защиты оборудования, контейнер создает более комфортные условия для проведения технического обслуживания персоналом в условиях низких температур.

Дистанционное управление до 8 км

Еще одной важной частью проекта стала система дистанционного управления насосными станциями.

Управление возможно двумя способами:

• по радиоканалу с расстояния до 8 км;

• через GSM-модуль.

Оператор может передавать команды на запуск и остановку оборудования и получать подтверждение их выполнения.

Основные параметры работы выводятся на мониторы удаленного доступа. Доступ к системе может быть организован для нескольких пользователей. Для крупного горнодобывающего предприятия это позволяет контролировать насосное оборудование из диспетчерского пункта и сокращать количество выездов персонала непосредственно к установкам. Особенно важным дистанционное управление становится в периоды проведения взрывных работ и при эксплуатации оборудования на удаленных участках карьера.

Полная заводская готовность

Мобильная насосная станция представляет собой готовый инженерный комплекс.

На производстве МЗ «ПОТОК» выполняются:

• монтаж насоса и привода;

• трубопроводная обвязка;

• установка запорной арматуры;

• монтаж шкафов автоматики;

• установка систем отопления и вентиляции;

• монтаж систем контроля и защиты;

• настройка управления;

• проверка оборудования перед отправкой заказчику.

Благодаря этому на месторождение поступает готовая насосная установка. На объекте требуется установить станцию в рабочей зоне, подключить всасывающий и напорный трубопроводы и выполнить ввод оборудования в эксплуатацию.Такой подход сокращает объем монтажных и пусконаладочных работ непосредственно в карьере.

Ключевые преимущества решения

Мобильность: Двухосный тракторный прицеп позволяет оперативно перемещать насосные станции вслед за развитием горных работ и выводить оборудование из опасной зоны перед проведением взрывов.

Работа в условиях Заполярья: Блок-контейнер типа «СЕВЕР», отопление и предпусковой подогрев дизельного двигателя обеспечивают эксплуатацию оборудования при экстремально низких температурах.

Перекачка загрязненной воды: Насос ZVEZDA RUS C6-800/160 допускает прохождение твердых включений размером до 51 мм и предназначен для работы с загрязненными жидкостями.

Защита насосного оборудования: Системы ZR-SEAL PROTECT и ZR-DRY защищают торцевое уплотнение при воздействии абразивных частиц и временной работе без жидкости.

Автоматический запуск: Система ZR-VAC автоматически заполняет насос перед запуском, упрощая повторный ввод станции в работу после ее перемещения.

Регулирование производительности: Преобразователи частоты на электрических станциях позволяют изменять режим работы насоса в зависимости от текущих параметров системы карьерного водоотлива.

Дистанционное управление: Радиоканал с дальностью до 8 км и GSM-связь позволяют управлять оборудованием и контролировать его состояние удаленно.

Сервисное сопровождение: После поставки оборудования сервисная служба МЗ «ПОТОК» обеспечивает сопровождение насосных станций на протяжении их эксплуатации.

В перечень работ входят:

• пусконаладочные работы;
• регламентное техническое обслуживание;
• гарантийный ремонт;
• постгарантийный ремонт;
• диагностика оборудования;
• поставка запасных частей и комплектующих.

Российское оборудование для горнодобывающей промышленности

Насос ZVEZDA RUS C6-800/160 является российским аналогом Cornell 6NHTB-19.

Применение насосов собственного производства позволяет использовать российское оборудование в проектах карьерного водоотлива и снижать зависимость предприятия от поставок зарубежных насосов и запасных частей. Продукция ООО «Машиностроительный завод «ПОТОК» включена в Реестр российской промышленной продукции в соответствии с Постановлением Правительства РФ № 719 от 17 июля 2015 года.

Результат

Для системы карьерного водоотлива месторождения в районе Норильска изготовлены три мобильные насосные станции МЗ «ПОТОК» на базе центробежных насосов ZVEZDA RUS C6-800/160: одна дизельная и две электрические. Станции обеспечивают перекачку воды из временных водосборников в основной зумпф, а размещение оборудования на тракторных прицепах позволяет оперативно перемещать его по территории карьера и выводить из опасной зоны на время проведения взрывных работ. Сочетание мобильности, утепленного исполнения «СЕВЕР», автоматической вакуумации, защиты насосного оборудования и дистанционного управления позволяет использовать станции для непрерывного карьерного водоотлива в сложных условиях Заполярья.

Проект объединяет сразу несколько инженерных задач — работу с загрязненной карьерной водой, мобильность, эксплуатацию при экстремально низких температурах и удаленное управление — в единой готовой системе российского производства.
