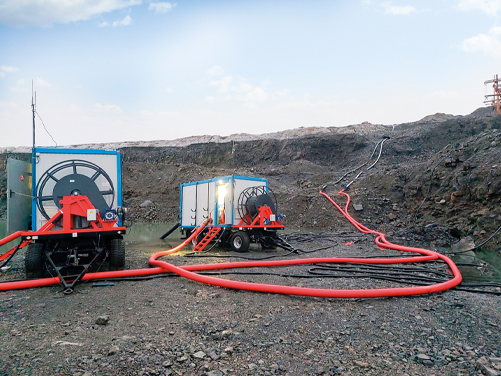

Карьерный водоотлив

Проблема:

Скопление грунтовых, ливневых и талых вод в карьере затрудняет ведение горных работ и создает прямую угрозу для оборудования и безопасности персонала. При этом использование стационарных насосных установок, а также металлических или пластиковых трубопроводов, связано с большими тратами времени и ресурсов.

Решение:

Использование мобильных контейнерных насосных станций и армированных шлангов.

Состав оборудования и технические характеристики:

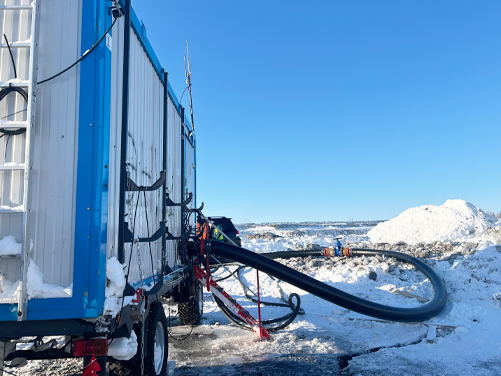

• Насосная станция в контейнере 20 футов на двухосном шасси
• Насос Zvezda RUS C6-800/160
• Производительность - до 800 м³/ч
• Напор - до 160 м
• Электронная панель управления
• Топливный бак объемом 800 л
• Плоскосворачиваемый шланг/рукав/водовод (TPU) – Ø 203 мм, 200- 4000 м в зависимости от объекта

Подробнее о решении

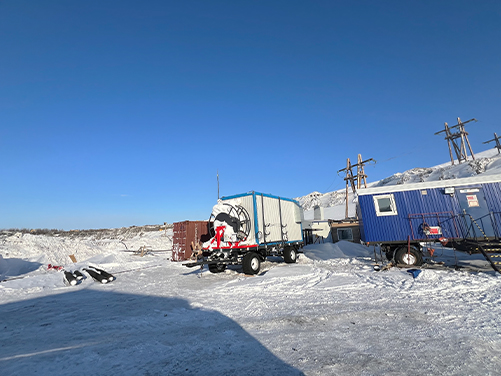

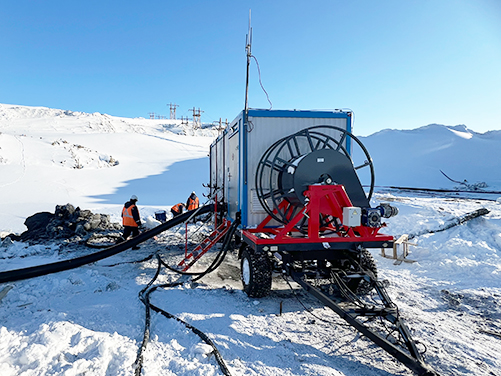

По сути, это полностью укомплектованный насосный агрегат, смонтированный на двухосном прицепе-шасси. Такая компоновка позволяет оперативно транспортировать станцию к месту работ обычным автомобилем и быстро вводить её в эксплуатацию. В зависимости от требований заказчика, станция может поставляться в различных исполнениях: с погодозащитным капотом, в утепленном контейнере или в открытом виде.

Сердцем установки является насос Zvezda RUS (Звезда РУС) — центробежный насос российского производства, разработанный для работы с загрязненными жидкостями, содержащими абразивные включения. Модельный ряд этих насосов перекрывает широкий диапазон производительности — от 45 до 1950 м³/ч, а создаваемый напор может достигать 200 метров. Это позволяет подобрать оптимальную конфигурацию под конкретные условия карьера. Для перекачки воды с высоким содержанием песка и твердых частиц (размером до 51 мм и свыше) применяются насосы серии С6-965/195 и аналоги, оснащенные системами защиты торцевого уплотнения ZR-SEAL PROTECT, которая вымывает абразив из зоны уплотнения, и ZR-DRY, позволяющей насосу работать в сухом режиме без повреждений.

Приводом служит дизельный двигатель мощностью от 170 до 670 кВт от ведущих мировых производителей: Doosan, SDEC, IVECO или российский ЯМЗ. Станция оснащается топливным баком объемом от 800 до 1000 литров, что обеспечивает длительную автономную работу.

Ключевые преимущества

Применение таких мобильных станций открывает перед горнодобывающими предприятиями ряд существенных преимуществ:

 1.    Мобильность и быстрый ввод в эксплуатацию. Станция буксируется к месту работ и подключается к коммуникациям в течение минимального времени. При необходимости она может быть оперативно перемещена на новый участок по мере углубки карьера.

2.    Готовность к работе в тяжелых условиях. Насосы Zvezda RUS адаптированы для перекачки воды с абразивными частицами, а системы ZR-DRY и ZR-SEAL PROTECT значительно увеличивают ресурс оборудования. Двухосное шасси обеспечивает устойчивость станции на пересеченной местности.

3.    Энергоэффективность и автоматизация. Станции оснащаются электронными панелями управления, которые контролируют параметры работы двигателя и насоса, автоматически поддерживают заданные обороты и защищают оборудование от аварийных режимов (перегрев, падение давления масла, работа без воды).

4.    Заводская готовность. Оборудование монтируется, испытывается и настраивается в заводских условиях. Заказчик получает готовое изделие, которое можно ввести в эксплуатацию сразу после доставки.

5.    Гибкость конфигурации. МЗ «ПОТОК» изготавливает станции по индивидуальным техническим заданиям, предлагая различные варианты исполнения (капот, контейнер, открытое), типы насосов и двигателей.

Таким образом, мобильные насосные станции на двухосном шасси с насосами Zvezda RUS представляют собой высокоэффективный и экономически оправданный инструмент для организации надежного карьерного водоотлива. Их мобильность, устойчивость к абразивному износу и система автоматизации позволяют значительно сократить простои горного оборудования и повысить общую безопасность ведения открытых горных работ.

Альтернативные решения

Помимо наземных контейнерных станций, в условиях сильно переменного уровня воды в карьере могут применяться плавучие насосные станции на понтонах. Они компенсируют перепады уровня, обеспечивая постоянный и надежный забор воды вне зависимости от сезона.

Таким образом, контейнерные насосные станции представляют собой высокоэффективный и экономически оправданный инструмент для организации надежного водоотлива. Их мобильность, заводская готовность и возможность автоматизации позволяют значительно сократить простои горного оборудования, снизить затраты на обслуживание и повысить общую безопасность ведения открытых горных работ.
