Автономное водоснабжение котельных газохимического комплекса

Задача:

Обеспечить бесперебойную подачу воды к котельным на производственных площадках газохимического комплекса. Особенность проекта — необходимость круглогодичной эксплуатации в условиях низких температур и отсутствие возможности строительства капитальных стационарных сооружений на этапе пусконаладки.

Проблема:

Стандартные насосные установки не подходят для работы в неотапливаемых помещениях и требуют сложного монтажа на месте. Кроме того, для запуска центробежного насоса после длительных простоев или при заборе воды из открытых источников необходимо предварительное заполнение всасывающей линии — ручная операция, замедляющая ввод оборудования в работу.

Решение:

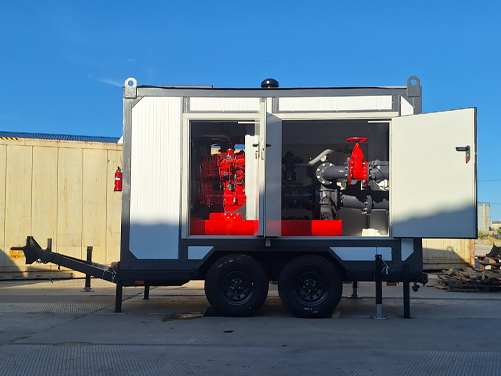

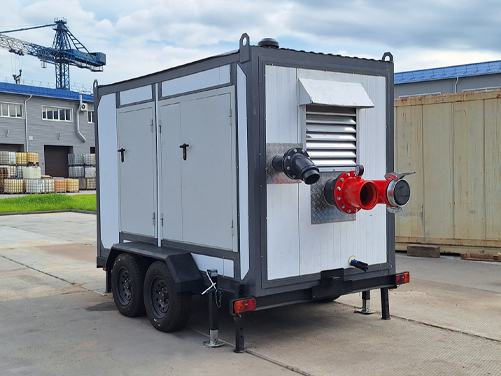

Специалисты ООО МЗ ПОТОК спроектировали и изготовили дизельную насосную станцию DNS.SHP-1 T720 в утеплённом контейнере 10FT, установленном на прицепе с ПТС (возможность перемещения по дорогам общего пользования). Такое исполнение обеспечило мобильность и сохранение работоспособности при отрицательных температурах.

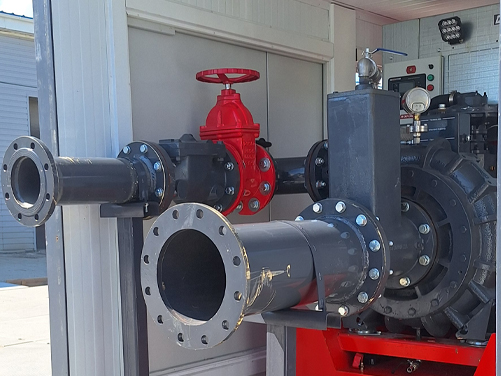

Станция укомплектована насосом ZVEZDA RUS C6-800/160 (включен в реестр Российской промышленной продукции в соответствии с ПП РФ № 719 от 17.07.2015г.) центробежным насосом производительностью до 600 м³/ч. Для автоматизации запуска дополнительно установлена система автоматической вакуумизации насоса Zvezda (ZR-VAC), которая поддерживает необходимое разрежение во всасывающей магистрали, исключая ручные операции и сокращая время выхода на рабочий режим.

Решение позволило обеспечить надёжное водоснабжение котельных в течение всего года, включая зимний период.

Зачем нужно автономное водоснабжение

Котельная на ГХК — объект двойного назначения. Она греет административные и бытовые здания, но главное — обеспечивает паром и горячей водой технологические процессы. В отличие от городской котельной, здесь перерыв в подаче воды означает не «холодные батареи», а остановку оборудования с многомиллионными рисками и длительным выводом на режим.

Поэтому автономный источник водоснабжения — это не резерв «на всякий случай», а обязательный элемент, который:

• снимает зависимость от внешних водоканалов и их графиков;

• позволяет запускать котельные до того, как построена капитальная инфраструктура;

• страхует от аварий и перебоев на центральных водоводах.

Какие проблемы решает

1. Отсутствие стационарных сооружений на этапе пусконаладки. Пока капитальные сети и водозаборы не построены, котельные уже должны работать. Мобильная насосная станция в утеплённом контейнере закрывает этот разрыв: её можно перебазировать по мере необходимости и не ждать окончания строительства.

2. Низкие температуры и неотапливаемые помещения. Стандартные насосные установки в таких условиях либо не работают, либо требуют сложного утепления на месте. Решение в контейнере 10FT на прицепе — это готовый блок, который сохраняет работоспособность при отрицательных температурах и при этом остаётся мобильным.

3. Запуск центробежного насоса после простоев. Это отдельная головная боль: чтобы центробежный насос вышел на режим, всасывающую линию нужно заполнить водой — вручную. При заборе из открытых источников или после длительного простоя это замедляет ввод оборудования. Система автоматической вакуумизации ZR-VAC снимает эту операцию с персонала и сокращает время выхода на рабочий режим.

4. Качество воды. Вода из альтернативных источников часто не соответствует нормативам для подпитки тепловых сетей. Без водоподготовки — умягчения, корректировки щёлочности, удаления железа — котлы быстро обрастают накипью и корродируют. Поэтому автономная система обычно включает не только насосы, но и комплекс химводоподготовки.

В чём особенность работы при низких температурах

Зимой автономное водоснабжение превращается из удобства в вопрос выживания. Центральный водовод может перемёрзнуть — и тогда без автономного источника котельная встаёт. Но и сама автономная система требует специальных решений:

• Утеплённый контейнер. В кейсе МЗ «ПОТОК» станция размещена в утеплённом контейнере 10FT — это сохраняет работоспособность при отрицательных температурах без строительства капитального здания.

• Мобильность. Установка на прицепе с ПТС позволяет перемещать станцию по дорогам общего пользования — например, между площадками или на время ремонтных работ.

• Автоматизация пуска. Вакуумизация всасывающей линии особенно важна зимой: ручные операции на морозе — это и время, и риск ошибки, и обледенение оборудования.

• Защита от замерзания. Трубопроводы и насосные блоки либо размещаются в отапливаемых блоках, либо оснащаются греющим кабелем и теплоизоляцией. При остановке контуры опорожняются, чтобы вода не осталась в трубах.

Автономное водоснабжение котельных ГХК решает три задачи одновременно: обеспечивает независимость от внешней инфраструктуры, гарантирует качество воды для защиты оборудования и сохраняет работоспособность там, где централизованные сети отказывают — особенно в условиях низких температур. Кейс с DNS.SHP-1 T720 показывает, как это выглядит на практике: мобильная, автоматизированная, утеплённая станция, которая не требует капитального строительства и готова к круглогодичной эксплуатации.
